Flanschlager-Gehäuseeinheit
Flanschlager-Gehäuseeinheiten sind einbaufertige Kombinationen aus einem Spannlager und einem Flanschgehäuse, die an eine senkrechte Wand oder Stirnfläche angeflanscht werden. …

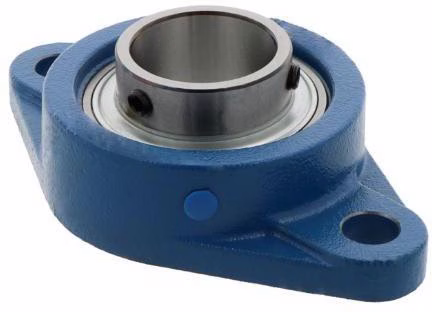

Flanschlager-Gehäuseeinheiten UCFL214 70mm ov.1St./VE
Flanschlager-Gehäuseeinheiten UCFL215 75mm AD 225mm B.34mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL216 80mm AD 233mm B.34mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL217 85mm AD 248mm B.36mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL218 90mm AD 265mm B.40mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL307 35mm AD 141mm B.20mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL308 40mm AD 158mm B.23mm 1St./VE
Flanschlager-Gehäuseeinheiten UCFL308 40mm ov.1St./VE
Flanschlager-Gehäuseeinheiten UCFL312 60mm AD 212mm B.33mm 1St./VE
Über Flanschlager-Gehäuseeinheit
Flanschlager-Gehäuseeinheiten sind einbaufertige Kombinationen aus einem Spannlager und einem Flanschgehäuse, die an eine senkrechte Wand oder Stirnfläche angeflanscht werden. Das beidseitig abgedichtete, lebensdauergefettete Lager mit balligem Außenring ist bereits montiert und wird über Gewindestifte, Exzenterring oder Spannhülse auf der Welle fixiert; die hohlkugelige Bohrung gleicht statische Fluchtungsfehler aus. Die flachen Gehäuse haben je nach Ausführung zwei, drei oder vier Befestigungslöcher und nehmen Wellen auf, die die Wand durchdringen. Im Unterschied zum Flanschlagergehäuse, das ohne Lager geliefert und erst mit einem Einsatz kombiniert wird, ist diese Einheit sofort betriebsbereit. Von der Stehlager-Gehäuseeinheit unterscheidet sie sich durch die anflanschbare Bauform statt der Verschraubung auf einer Grundfläche, von der Spann-Gehäuseeinheit durch die feste Montage statt der verschiebbaren Spannform. Eingesetzt werden Flanschlager-Gehäuseeinheiten in Förder- und Antriebstechnik, Landtechnik und im allgemeinen Maschinenbau, wo Wellen stirnseitig gelagert werden.
