Lagergehäuse & -einheiten
Lagergehäuse und Gehäuseeinheiten nehmen ein Wälzlager auf und schaffen damit eine fertige, schmutzgeschützte Lagerstelle für Wellen und Achsen. …
Stehlager-Gehäuseeinheiten TASE20 -N 20mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten TASE25 -N 25mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten TASE35 -N 35mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten TASE60 -N 60mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten TASE65-214 65mm Exzenterspannring 1St./VE

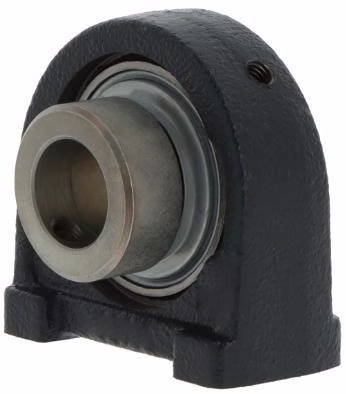

Stehlager-Gehäuseeinheiten TSHE20 -N 20mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten TSHE35 -N 35mm Exzenterspannring 1St./VE
Stehlager-Gehäuseeinheiten UCIP212-39 61,913mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCIP313-40 63,5mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCIP315 75mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCIP322 110mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP205-100 25,4mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP205-14 22,225mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP205-15 -J7 23,813mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP205-15 23,813mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP206-18 28,575mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP206-19 -J7 30,163mm Gewindestifte 1St./VE
Stehlager-Gehäuseeinheiten UCP206-19 30,163mm Gewindestifte 1St./VE
Über Lagergehäuse & -einheiten
Lagergehäuse und Gehäuseeinheiten nehmen ein Wälzlager auf und schaffen damit eine fertige, schmutzgeschützte Lagerstelle für Wellen und Achsen. Eine Gehäuseeinheit ist montagefertig: Das Lager, meist ein beidseitig abgedichtetes Spannlager mit balligem Außenring, sitzt bereits im Gehäuse und lässt sich über Gewindestifte, Exzenterring oder Spannhülse direkt auf einer gezogenen Welle befestigen. Ein Lagergehäuse wird dagegen ohne Lager geliefert und mit einem passenden Lagereinsatz kombiniert, was Austausch und individuelle Bestückung erleichtert. Die hohlkugelige Gehäusebohrung und der sphärische Lageraußenring gleichen statische Fluchtungsfehler der Welle aus. Nach der Einbausituation unterscheidet man drei Grundformen: das Stehlager, das auf einer Grundfläche verschraubt wird, das Flanschlager, das an eine senkrechte Wand angeflanscht wird und die durchgehende Welle aufnimmt, sowie die Spann- oder Spannkopfform, deren Gehäuse sich zum Nachstellen oder Spannen in einer Führung verschieben lässt. Die Gehäuse bestehen je nach Anforderung aus Grauguss, Stahlblech, Edelstahl oder Kunststoff und sind mit Dichtungen und meist einem Schmiernippel ausgestattet. Im Unterschied zum Bereich Wälzlager und Kugellager, der die Lager selbst führt, geht es hier um die Aufnahme und Befestigung dieser Lager im Gehäuse; Dichtungen und Antriebszubehör sind in den jeweils eigenen Bereichen gelistet. Welche Bauform passt, hängt von Einbaurichtung, Last und Wartungskonzept ab; die einzelnen Steh-, Flansch- und Spannausführungen als leeres Gehäuse oder komplette Einheit finden sich in den Unterkategorien.
