Lagergehäuse & -einheiten
Lagergehäuse und Gehäuseeinheiten nehmen ein Wälzlager auf und schaffen damit eine fertige, schmutzgeschützte Lagerstelle für Wellen und Achsen. …
Flanschlager-Gehäuseeinheit FLCTEY12 12mm ov
Flanschlager-Gehäuseeinheit FLCTEY15 15mm ov

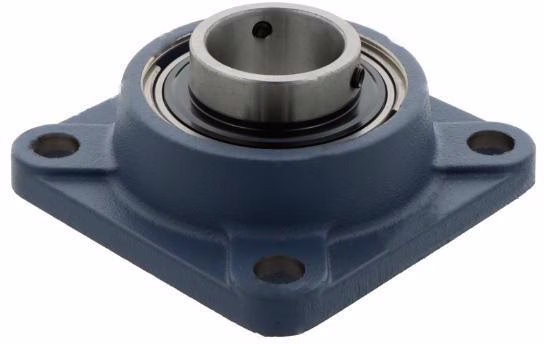

Flanschlager-Gehäuseeinheit FY1.1/2 TF/VA201 38,1mm viereckig
Flanschlager-Gehäuseeinheit FY1.1/4 TF 31,75mm AD 118mm B.46,4mm viereckig
Flanschlager-Gehäuseeinheit FY1.1/8 TF 28,575mm viereckig
Flanschlager-Gehäuseeinheit FY1.3/16 TF 30,163mm AD 108mm B.42,2mm viereckig
Flanschlager-Gehäuseeinheit FY1.7/16 TF 36,512mm AD 118mm B.46,4mm viereckig
Flanschlager-Gehäuseeinheit FY1.7/16 WF 36,513mm AD118mm B.52,94mm viereckig
Flanschlager-Gehäuseeinheit FY12 TF 12mm AD 76mm B.32,9mm viereckig
Flanschlager-Gehäuseeinheit FY15 TF 15mm AD 76mm B.32,9mm viereckig
Flanschlager-Gehäuseeinheit FY15/16 TF 23,813mm AD 95mm B.38,8mm viereckig
Flanschlager-Gehäuseeinheit FY17 TF 17mm AD 76mm B.32,9mm viereckig
Flanschlager-Gehäuseeinheit FY2.11/16 TF68,263mm AD188mm B.71,48mm viereckig
Flanschlager-Gehäuseeinheit FY2.3/16 TF 55,563mm viereckig
Flanschlager-Gehäuseeinheit FY20 TF 20mm AD 86mm B.37,3mm viereckig
Flanschlager-Gehäuseeinheit FY20 TF/VA201 AD 86mm B.34,95mm viereckig
Flanschlager-Gehäuseeinheit FY25 TF/VA228 25mm AD 95mm B.38,8mm viereckig
Flanschlager-Gehäuseeinheit FY25 WF 25mm AD 95mm B.45,9mm viereckig
Flanschlager-Gehäuseeinheit FY30 TF/VA228 30mm viereckig
Flanschlager-Gehäuseeinheit FY35 TR 35mm AD 118mm B.46,4mm viereckig
Über Lagergehäuse & -einheiten
Lagergehäuse und Gehäuseeinheiten nehmen ein Wälzlager auf und schaffen damit eine fertige, schmutzgeschützte Lagerstelle für Wellen und Achsen. Eine Gehäuseeinheit ist montagefertig: Das Lager, meist ein beidseitig abgedichtetes Spannlager mit balligem Außenring, sitzt bereits im Gehäuse und lässt sich über Gewindestifte, Exzenterring oder Spannhülse direkt auf einer gezogenen Welle befestigen. Ein Lagergehäuse wird dagegen ohne Lager geliefert und mit einem passenden Lagereinsatz kombiniert, was Austausch und individuelle Bestückung erleichtert. Die hohlkugelige Gehäusebohrung und der sphärische Lageraußenring gleichen statische Fluchtungsfehler der Welle aus. Nach der Einbausituation unterscheidet man drei Grundformen: das Stehlager, das auf einer Grundfläche verschraubt wird, das Flanschlager, das an eine senkrechte Wand angeflanscht wird und die durchgehende Welle aufnimmt, sowie die Spann- oder Spannkopfform, deren Gehäuse sich zum Nachstellen oder Spannen in einer Führung verschieben lässt. Die Gehäuse bestehen je nach Anforderung aus Grauguss, Stahlblech, Edelstahl oder Kunststoff und sind mit Dichtungen und meist einem Schmiernippel ausgestattet. Im Unterschied zum Bereich Wälzlager und Kugellager, der die Lager selbst führt, geht es hier um die Aufnahme und Befestigung dieser Lager im Gehäuse; Dichtungen und Antriebszubehör sind in den jeweils eigenen Bereichen gelistet. Welche Bauform passt, hängt von Einbaurichtung, Last und Wartungskonzept ab; die einzelnen Steh-, Flansch- und Spannausführungen als leeres Gehäuse oder komplette Einheit finden sich in den Unterkategorien.
