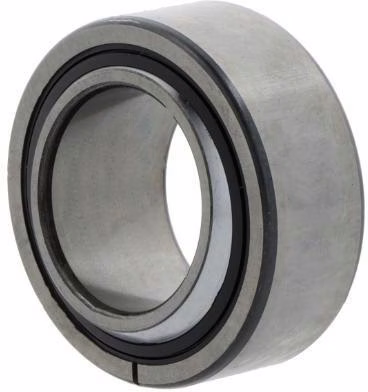

Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. …
Radial-Gelenklager GE6 -UK 6mm AD 14mm B.6mm
Radial-Gelenklager GE60 -DO-2RS 60mm AD 90mm B.44mm
Radial-Gelenklager GE60 -FO-2RS 60mm AD 105mm B.63mm
Radial-Gelenklager GE60 -FW-2RS 60mm AD 105mm B.63mm
Radial-Gelenklager GE60 -SW 60mm AD 95mm B.23mm
Radial-Gelenklager GE70 -DO-2RS 70mm AD 105mm B.49mm
Radial-Gelenklager GE70 -HO-2RS 70mm AD 105mm B.65mm
Radial-Gelenklager GE70 -UK-2RS 70mm AD 105mm B.49mm
Über Radial-Gelenklager
Radial-Gelenklager nehmen hohe radiale Kräfte auf und gleichen dabei Schwenk-, Kipp- und Drehbewegungen aus. Ein Innenring mit balliger, kugeliger Außenfläche gleitet in der hohlkugeligen Bohrung des Außenrings, sodass sich das Lager winkelig einstellt und Fluchtungsfehler aufnimmt. Wie alle Gelenklager arbeiten sie gleitend und tragen bei niedrigen Gleitgeschwindigkeiten sehr hohe Lasten; je nach Werkstoffpaarung sind sie wartungsfrei mit aufgebrachter Gleitschicht oder über Schmiernuten nachschmierbar in Stahl-Stahl-Ausführung. Im Unterschied zum Axial-Gelenklager, das auf axiale Kräfte ausgelegt ist, und zum Schräg-Gelenklager für kombinierte Lasten, ist das Radial-Gelenklager die Grundform für überwiegend radiale Belastung. Es bildet zugleich das Herzstück vieler Gelenkköpfe. Eingesetzt werden Radial-Gelenklager in Hydraulikzylindern, Anlenkungen, Hebeln und gelenkigen Verbindungen des Maschinen- und Fahrzeugbaus.
