AMF
Waagrechtspanner Nr.6871 Gr.20 Winkelfuß
-12 %
UVP
39,21 €
34,68 €
| Anzahl | Stückpreis |
|---|---|
| 10-99 |
32,67 €
UVP
39,21 €
(-17%)
|
| Ab 100 |
31,39 €
UVP
39,21 €
(-20%)
|
Inhalt:
1 Stück
Aktuell nicht lieferfähig
Art.-Nr.:
001ZBG
Hinweise zum Produkt
Lieferung mit verzinkter Andrückschraube
Beschreibung
variabel
mit offenem Haltearm und Winkelfuß
mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen
verzinkt und passiviert
ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
Verliersicherung für die Andrückschraube am Spannarm-Ende
automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm

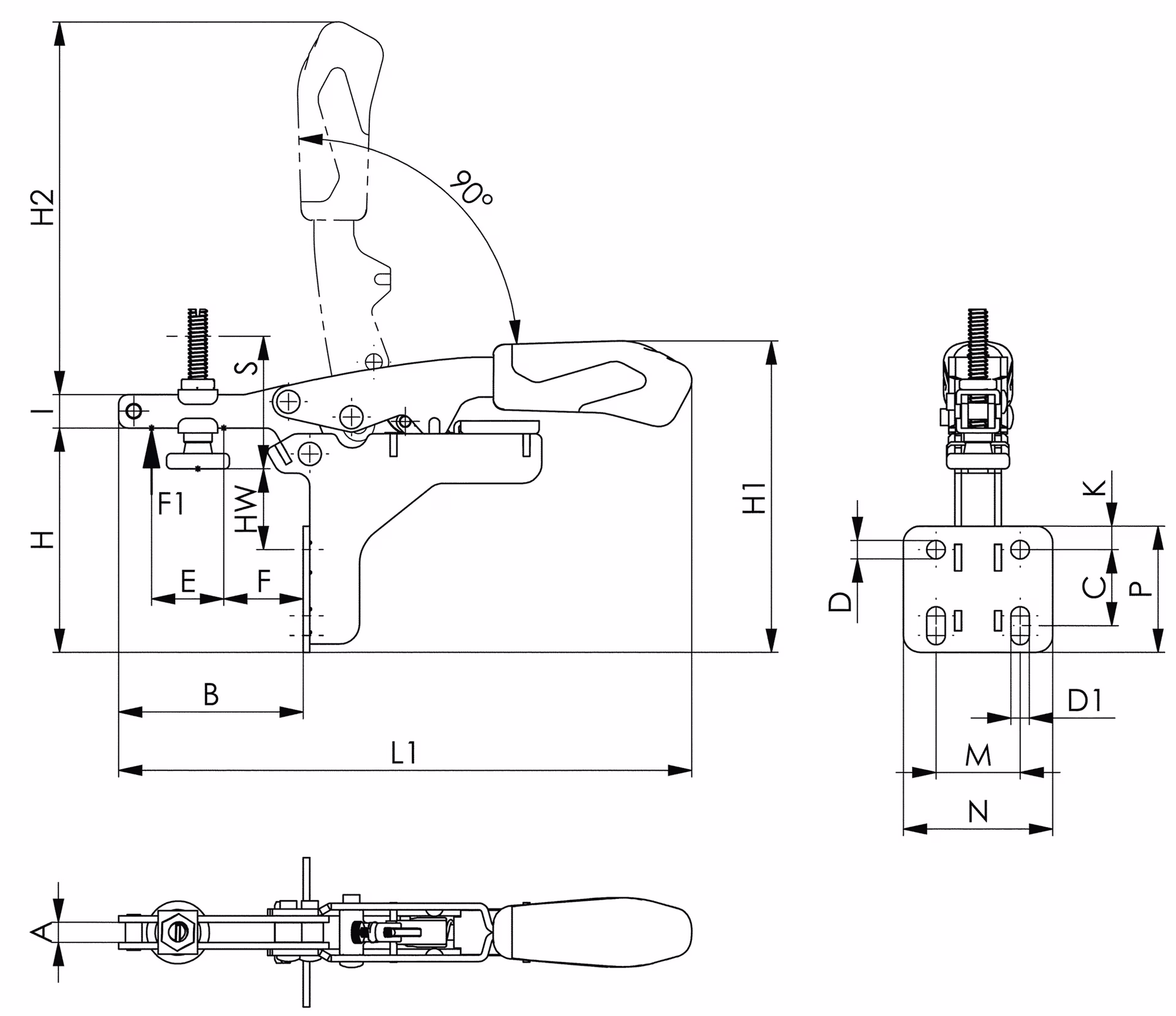

Weitere technische Eigenschaften:
F: 24mm
Bauart: Winkelfuß
P: 38mm
K: 7,1mm
C: 20-26mm
D: 5,6mm
F1: 2kN
Andrückschraube: M6 x 40
HW min.: -3mm
L1: 173mm
I: 10mm
B: 56mm
H: 68mm
N: 45mm
E: 22mm
M: 25,4mm
A: 6mm
H2: 113mm
H1: 94mm
HW max.: 24mm
D1: 5,6mm
mit offenem Haltearm und Winkelfuß
mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen
verzinkt und passiviert
ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
Verliersicherung für die Andrückschraube am Spannarm-Ende
automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm
Weitere technische Eigenschaften:
F: 24mm
Bauart: Winkelfuß
P: 38mm
K: 7,1mm
C: 20-26mm
D: 5,6mm
F1: 2kN
Andrückschraube: M6 x 40
HW min.: -3mm
L1: 173mm
I: 10mm
B: 56mm
H: 68mm
N: 45mm
E: 22mm
M: 25,4mm
A: 6mm
H2: 113mm
H1: 94mm
HW max.: 24mm
D1: 5,6mm
EAN/GTIN:
4020772003654
Eigenschaften
| Bohrungs-Ø: | 5,6 mm |
|---|---|
| Größe: | 20 |
| Haltekraft F1: | 2 kN |
| Höhe gespannt: | 94 mm |
| Länge gespannt: | 173 mm |
| Marke: | AMF |
| Spannhöhe: | 68 mm |
| Spannweite: | 22 mm |
☆
☆
☆
☆
☆
Noch keine Bewertungen
