AMF
Spannpratze Nr.6312VT Krokodil f.T-Nut 10mm Spann-H.0-40mm M10x10x100mm
-12 %
UVP
99,90 €
88,01 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 3-4 Wochen
Art.-Nr.:
008J09
Hinweise zum Produkt
Vorteil: - Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück - Einsatz in allen Bereichen der spanenden und spanlosen Bearbeitung - Besonders geeignet zum Einsatz auf Spritzgießmaschinen und Pressen - Keine weiteren Unterlagen zum Erreichen der benötigten Spannhöhe - Druckstück und Gegenhalter sind unverlierbar mit der Spannpratze verbunden - Das Krokodil lässt sich auf jede Spannhöhe variabel erweitern
Beschreibung
mit Gegenhalter
verstellbar
kompl. mit Spannschraube DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B
stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager
Anwendung: Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt.

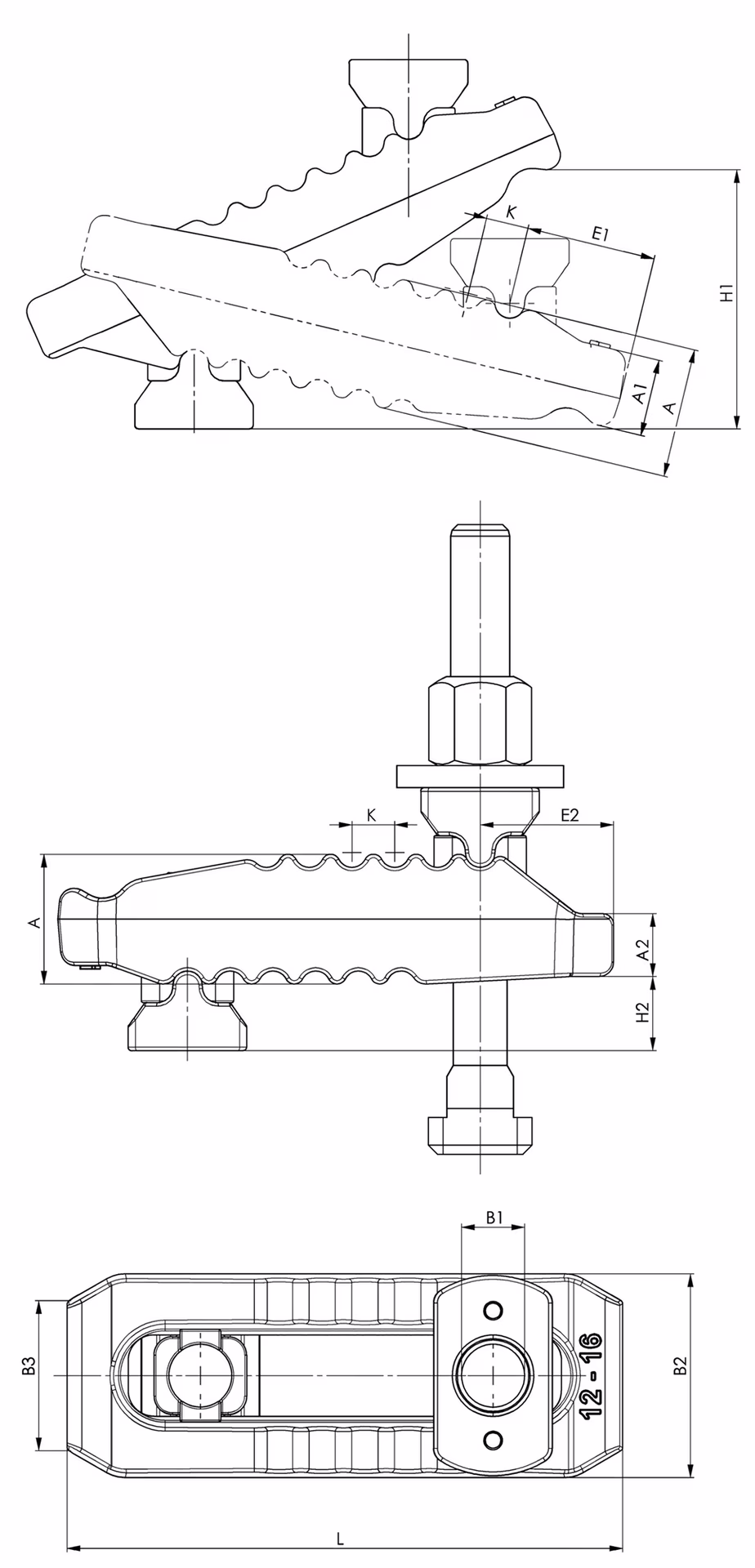

Weitere technische Eigenschaften:
A1: 17mm
L: 115mm
B3: 30mm
K: 11mm
E1: 25mm
A2: 12mm
Gewicht: 613g
B2: 44mm
A: 27mm
B1: 13mm
Länge: 115 mm
E2: 30mm
H2: 18mm
H1: 0-40mm
verstellbar
kompl. mit Spannschraube DIN 787, Scheibe DIN 6340 und Mutter DIN 6330B
stufenlos verstellbar, vergütet, verzinkt mit unverlierbarem Druckstück und Gegenlager
Anwendung: Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Das Druckstück und der Gegenhalter sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt.
Weitere technische Eigenschaften:
A1: 17mm
L: 115mm
B3: 30mm
K: 11mm
E1: 25mm
A2: 12mm
Gewicht: 613g
B2: 44mm
A: 27mm
B1: 13mm
Länge: 115 mm
E2: 30mm
H2: 18mm
H1: 0-40mm
EAN/GTIN:
4020772079789
Eigenschaften
| Eigenschaft: | stufenlos verstellbar |
|---|---|
| Einsatzgebiet: | zur Werkstückspannung |
| Marke: | AMF |
| Spannhöhe: | 0-40 mm |
| Spannkraft: | 25 kN |
| Spannschraube: | M10 x 10 x 100 mm |
| für T-Nut: | 10 mm |
☆
☆
☆
☆
☆
Noch keine Bewertungen
