AMF
Spannkettensatz Nr. 6540 M12
1.077,76 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 3-4 Wochen
Art.-Nr.:
0006VN
Hinweise zum Produkt
bestehend aus: · Spannhaken · Gegenhalter · 4 verschieden langen Kettensegmenten · 4 Verschlussgliedern mit Splinten zum Verbinden · 6 einrastbare Kunststoffelemente (zur Werkstückschonung) Gesamtlänge inkl. Haken und Gegenhalter: M12 = 1108 mm, M16 = 1145 mm Vorteil: · Gleichmäßige Druckverteilung verringert die Verformung des Werkstückes · Werkstückschonung durch in die Kettenglieder einrastbare Kunststoffelemente · Großer Verstellbereich (Spannhub) am Gegenhalter und Spannhaken
Beschreibung
Spannhaken und Gegenhalter vergütet
Kette aus Vergütungsstahl
Befestigung für T-Nuten Nr. 6541 bitte separat bestellen
Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche.

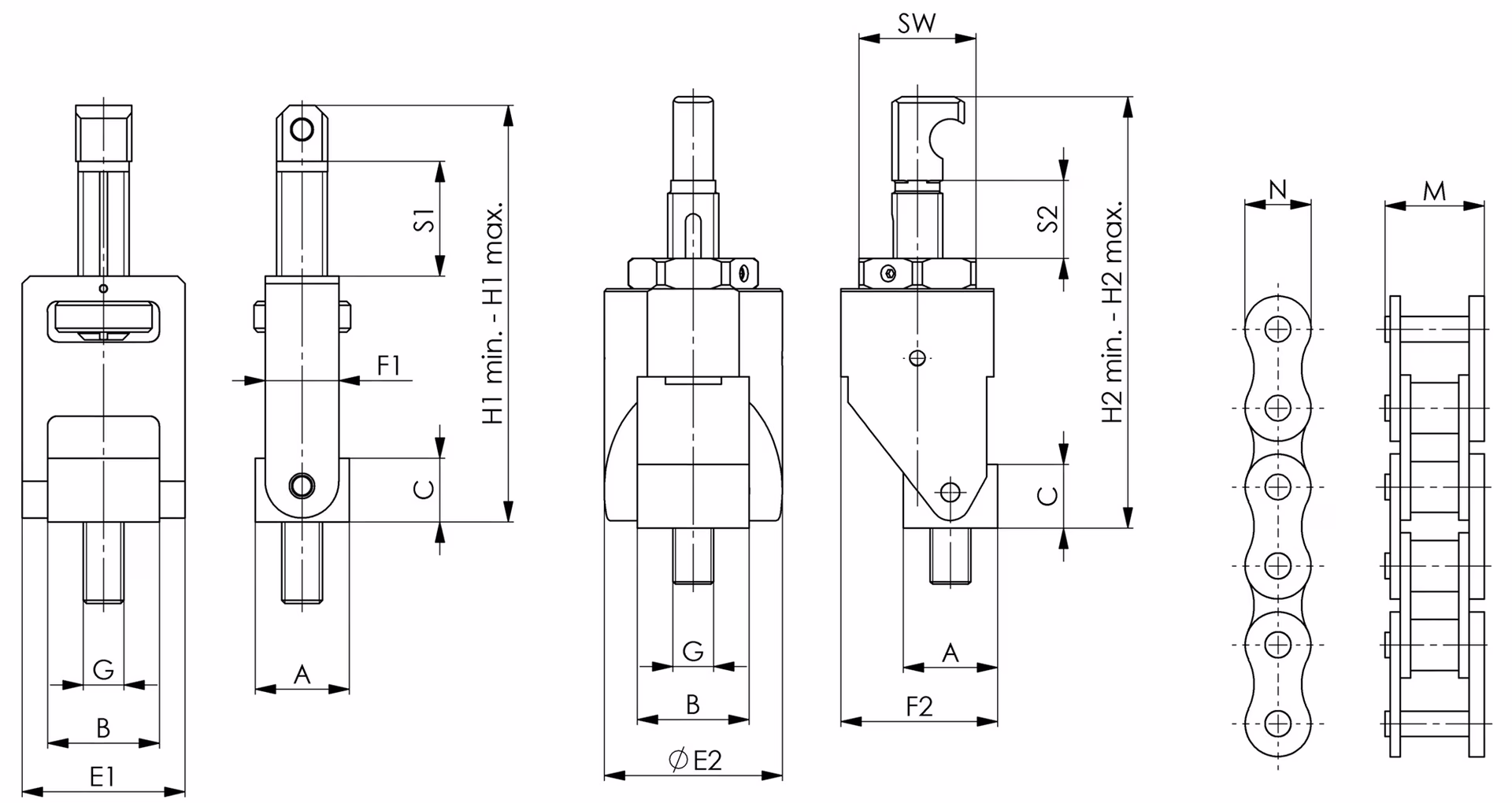

Weitere technische Eigenschaften:
Schraube: M12
B: 36mm
Spannhub S1: 30mm
N: 15mm
H1 min. - H1 max.: 95 - 125mm
M: 20mm
SW: 36mm
E1: 49mm
H2 min. - H2 max.: 111 - 127mm
C: 18mm
Spannhub S2: 16mm
A: 36mm
E2: 54mm
F1: 21mm
Nut: 14, 16, 18mm
Drehmoment max.: 50Nm
Kette aus Vergütungsstahl
Befestigung für T-Nuten Nr. 6541 bitte separat bestellen
Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche.
Weitere technische Eigenschaften:
Schraube: M12
B: 36mm
Spannhub S1: 30mm
N: 15mm
H1 min. - H1 max.: 95 - 125mm
M: 20mm
SW: 36mm
E1: 49mm
H2 min. - H2 max.: 111 - 127mm
C: 18mm
Spannhub S2: 16mm
A: 36mm
E2: 54mm
F1: 21mm
Nut: 14, 16, 18mm
Drehmoment max.: 50Nm
EAN/GTIN:
4020772087609
Hersteller-Nr.:
87601
Eigenschaften
| F2: | 49 mm |
|---|---|
| Marke: | AMF |
| Spannkraft: | 15 kN |
☆
☆
☆
☆
☆
Noch keine Bewertungen
