AMF
Basisplatte Nr.6498FR M12 x 14 rd
-14 %
UVP
160,65 €
138,39 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 3-4 Wochen
Art.-Nr.:
006Y1X
Hinweise zum Produkt
Hinweis: Durch den Einsatz von zwei flachen Nutensteinen Nr. 6322B besteht die Möglichkeit den Seitenspanner mit der runden Basisplatte exakt zu verbinden. Mit den flachen Nutensteinen Nr. 6322A bzw. Nr. 6322B kann die Basisplatte exakt auf dem Maschinentisch positioniert werden. Vorteil: Für den einfachen Einsatz des Seitenspanners beim Spannen quer und längs zur Nut · Erhöhung der Auflage des Werkstückes
Beschreibung
rund
für Seitenspanner Nr. 6498
komplett mit Befestigungsschrauben
Grundkörper aus Einsatzstahl, nitriert
Befestigung mittels Schrauben der Festigkeitsklasse 10.9
Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar.

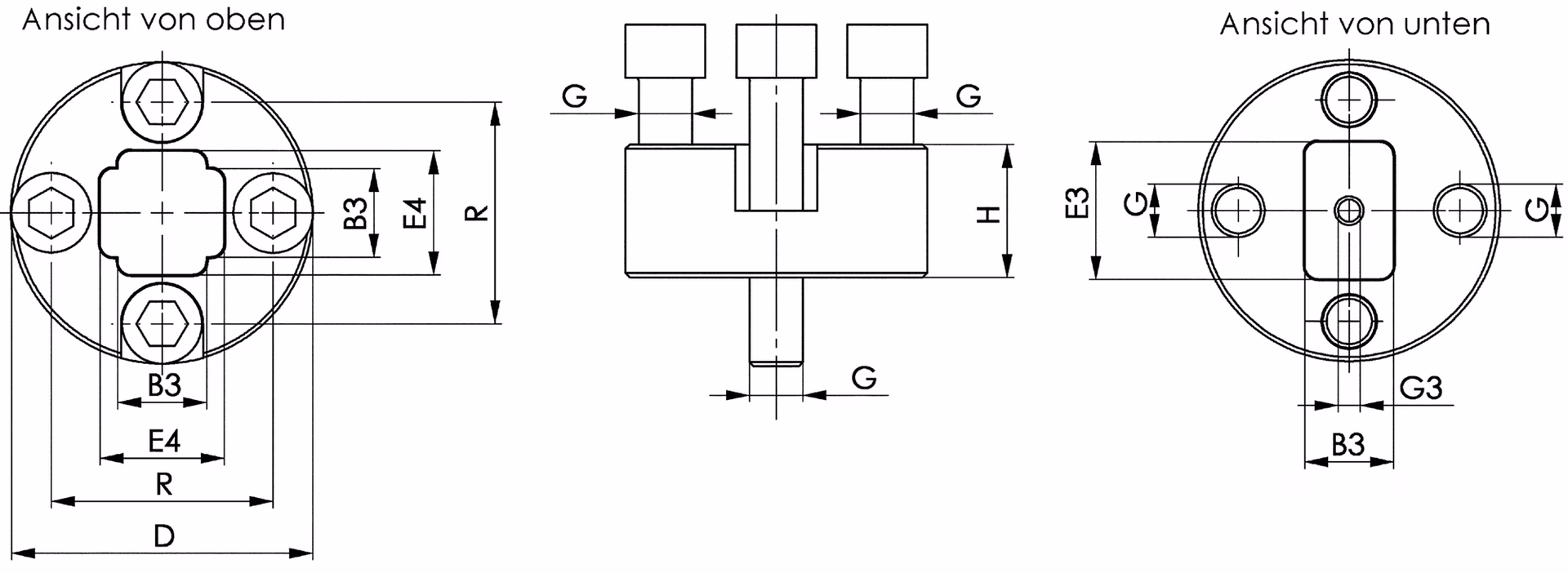

Weitere technische Eigenschaften:
E4: 28 mm
Form: rund
H: 30 mm
B3: 20 mm
G3: M6 mm
R: 50 mm
D: 68 + 2 mm
E3: 31 mm
Nut: 14 mm
G: M12
für Seitenspanner Nr. 6498
komplett mit Befestigungsschrauben
Grundkörper aus Einsatzstahl, nitriert
Befestigung mittels Schrauben der Festigkeitsklasse 10.9
Anwendung: Einsatz zusammen mit Seitenspanner Nr. 6498, um quer und längs zur Tischnut zu spannen. Die Größe M16x18 ist passend auf Rasterplatte M16 einsetzbar.
Weitere technische Eigenschaften:
E4: 28 mm
Form: rund
H: 30 mm
B3: 20 mm
G3: M6 mm
R: 50 mm
D: 68 + 2 mm
E3: 31 mm
Nut: 14 mm
G: M12
EAN/GTIN:
4020772073916
Hersteller-Nr.:
73916
Eigenschaften
| Gewinde: | M12 |
|---|---|
| Größe: | M12 x 14 |
| Marke: | AMF |
☆
☆
☆
☆
☆
Noch keine Bewertungen
